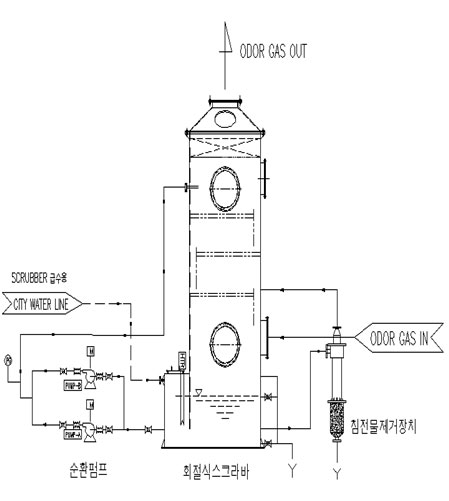

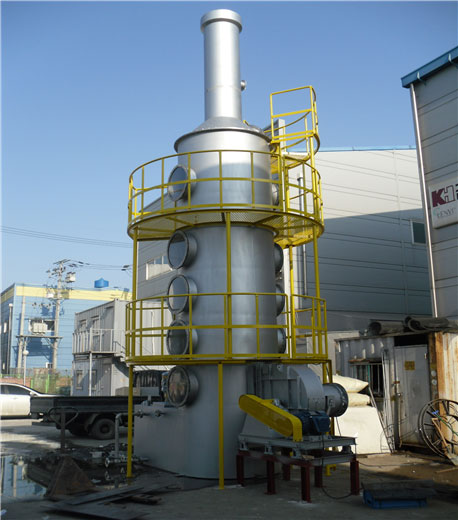

회절식스크러버


회절식 스크러버는 유기화합물, VOCs, 백연, SOx, NOx 등의 유해가스 제거효율이 탁월하여 유해한 물질을 취급하는 산업현장에 적합한 설비이다.

특히 당사에서 개발한 회절식 스크러버는 오리피스력과 회절력을 이용하여 흡수· 흡착력 및 액가스 접촉율이 높아 집진 및 탈취효율이 기존 스크러버에 비해 성능이 뛰어나며 노즐막힘이 없어 유지관리가 용이하고, 유해가스와 산, 알칼리 가스의 제거에 적합한 세정식 대기오염방지설비로서 회절판을 적용하여 수중에서 폭기회절시켜 기액을 강제로 접촉시킴으로써 95% 이상(암모니아, 황화수소 등)의 제거효율과, 70%의 규모로 컴팩트하고 내부장치가 간단하여 충진재의 교체가 필요없으므로 유지관리가 용이한 장점이 있으며, 설비 내부에 패킹이나 충진재가 있는 기존 방식과는 전혀 다른 방식이다.





회절판을 설치하여 설비공정 중 가스 흡수층에 유입되는 유해가스의 농도와 처리효율에 대한 조정이 가능하여 저·고농도의 유해가스 및 악취를 유동적으로 처리하는 장점이 있으며, 가스 유량 변화에 따른 대응이 뛰어나 유량의 증감에 따라 처리 속도와 효율에 미치는 영향이 미미하여 유기화합물 및 VOCs, SOx, NOx의 고도처리에 적합하다.
회절식 스크러버는 기존의 설비와 비교하여 다음의 특장점이 있다.





1. 외형비교


·  강제믹싱형 회절판을 설치하여 기존의 고정형인 액가스 접촉층과 비교하여 유동적이다.
·  빠른 공탑속도와 적절한 압력으로 회절판을 통과해 처리하므로 장치의 규모가 작아진다.(기존설비의 70 %)
·  높이 조절이 가능하여 오염농도, 유량변동 및 다양한 오염원에 대한 대처가 가능하다.
·  두개의 유동성 회절판 사이에 수층을 형성하여 가스 용해율이 높다.





2. 회절식스크러버의 특장점


①  액가스 강제접촉에 의한 처리효율 증가

구분

회절식 스크러버

기존 습식 세정탑

공탑속도

2.5 m/sec

1.2 m/sec

처리효율

90 %

60 ~ 70 %



②  오염물질 농도 및 유량변화에 유동적 대응

구분

회절식 스크러버

기존 습식 세정탑

액·가스 접촉층 높이

조절 가능함

고정됨

처리농도

저·고농도 모두 가능

최초 설정해 놓은 농도만 가능



③  역화방지 (방폭)

구분

회절식 스크러버

기존 습식 세정탑

액·가스 접촉층 반응

수중에서 액가스를 강제 반응시킴으로 인해
유기화합물, VOCs, SOx, NOx등의

처리효율이 우수함.

미처리가스가 유출되는 현상이 있음.

수측형성

수층이 항시 형성되어 있기 때문에 가스가
역류하지않고 물의 응집력으로 인하여

방폭이나 역화방지가 가능함.

수층형성이 되어있지 않아 역류가능.

백연발생 대처

배가스의 수증기 함량이   55~60% 정도로
낮고 처리전후의 온도차가 5℃ 이하이므로
백연발생이 거의 없음

배가스의 수증기 함량이 90%이상으로

저온환경에서 백연발생이 있음.



④  회절판 설치로 시설규모가 콤팩트화됨

구분

회절식 스크러버

기존 습식 세정탑

크기

∅650

∅940

실 크기비교

약 69.1 %

100 %



⑤  유지관리비 절감 - 흡수액 사용량과 펌프용량의 감소

구분

회절식 스크러버

기존 습식 세정탑

용수사용

액가스비 1
0.5톤/min(500CMM)

액가스비 2.5
1.25톤/min(500CMM)
(회절식의 2.5배)



⑥  오염물질 농도와 유량 변화에 유동적인 대응 - 유동형 회절판 적용

구분

회절식 스크러버

기존 습식 세정탑

가스·흡수액 접촉층

다중의 회절판

PACKING (PALL RING 등)

농도 및 유량에 따른 조정 여부

조절 가능함

고정되어 조절이 불가능함.
처리효율 급격히 저하.



상기와 같은 특장점을 가진 회절식 스크러버는 국내에서는 소각장에서 배출되는 가스 및 입자상 제거설비 등의 처리에 있어 습식이 아닌 건식으로 적용 한 예가 있으나, 흡수에 의한 가스상 물질 제거 및 집진을 기본 바탕으로 하여 물과 가스의 접촉을 극대화 시켜 효율을 극대화 한 습식장치로서 국내외 유일하게 당사가 보유하고 있는 기술이다.
